臥式輕型球磨機終極指南：破解物料沉底難題，提升實驗室研磨效率的利器

一、當傳統球磨機遇到“沉底”難題，我們該如何破局？

在材料科學實驗室中，行星球磨機以其高能高效的研磨能力，早已成為制備超細粉體的核心設備。然而，許多科研人員在使用傳統立式行星球磨機時，都曾遇到過這樣一個棘手的問題：一些密度較大或粘度較高的物料，在研磨過程中會逐漸沉積到球磨罐的底部，形成“死區”。這不僅導致研磨效率下降、粒度分布不均，嚴重時還會造成物料粘底、難以清理，甚至影響后續實驗結果。

面對這一痛點，有沒有一種設計能夠從根本上解決問題呢？答案是肯定的。臥式輕型球磨機（或稱臥式行星球磨機）的出現，正是為了破解這一難題。它通過改變球磨罐的安裝方式，巧妙地利用重力，讓物料在三維空間內實現真正的無序化運動。今天，我們將以長沙天創粉末技術有限公司（天創粉末）的臥式輕型行星球磨機為核心，帶您深入了解這款設備的獨特魅力。

二、產品深度解析：臥式設計如何破解物料沉底難題？

1. 核心工作原理：當行星運動遇上水平旋轉

要理解臥式輕型球磨機的優勢，首先需要了解它與傳統立式行星球磨機的區別。

在傳統的立式行星球磨機中，球磨罐是“站”在行星盤上的，罐口朝上。當行星盤公轉、球磨罐自轉時，研磨球和物料在離心力的作用下被甩向罐壁，實現研磨。但在重力方向上，物料始終有一個向下沉積的趨勢。

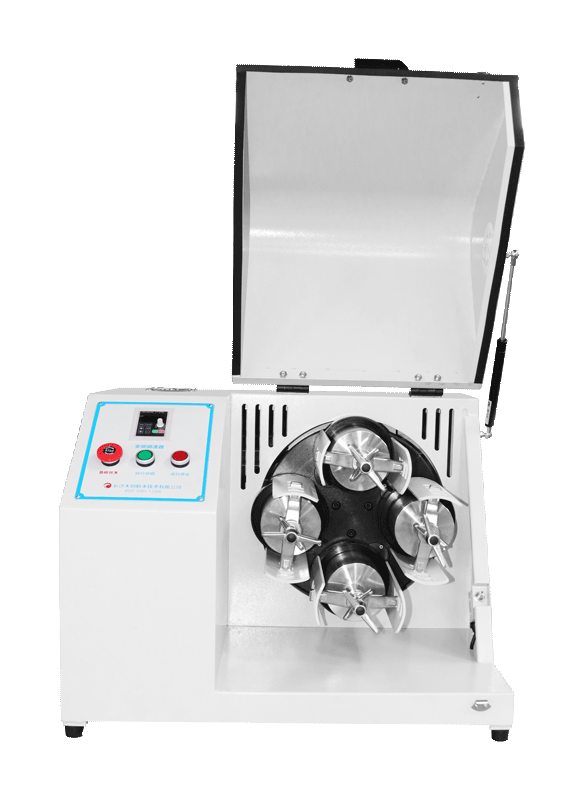

而天創粉末的臥式輕型行星球磨機，則采用了一種顛覆性的設計：它在豎直的行星盤上，對稱安裝了四個臥式放置的球磨罐。想象一下，球磨罐像是“躺”在行星盤上，罐口朝向側面。

當設備啟動時，球磨罐內的磨球和物料受到三個方向力的共同作用：

• 公轉離心力：來自行星盤繞主軸線的旋轉。
• 自轉離心力：來自球磨罐繞自身水平軸線的旋轉。
• 重力：始終豎直向下。

在這三種力的疊加下，磨球和物料的運動軌跡變得異常復雜和“無序”。它們不再僅僅是被甩向固定的罐底，而是在罐內空間里不斷地翻滾、碰撞、攪拌。最關鍵的是，由于球磨罐是臥式旋轉，它沒有固定的平面底。所謂的“底部”隨著罐體的旋轉而不斷變化，這就從根本上打破了物料沉積的靜態條件，使得任何位置的物料都無法“安坐”于底部，必須參與到劇烈的運動中來。

這種設計帶來的直接好處是：

• 徹底解決沉底問題：無論物料密度多大，都難以在動態變化的“底部”沉積。
• 提升研磨效率：物料與磨球的碰撞幾率大大增加，研磨更加充分、均勻。
• 粒度分布更窄：無序化運動使得每個物料顆粒受到的研磨作用力更均等，有利于獲得粒度分布更集中的產品。

2. 無可替代的產品優勢

除了獨特的結構設計，這款臥式球磨機還具備以下顯著優勢：

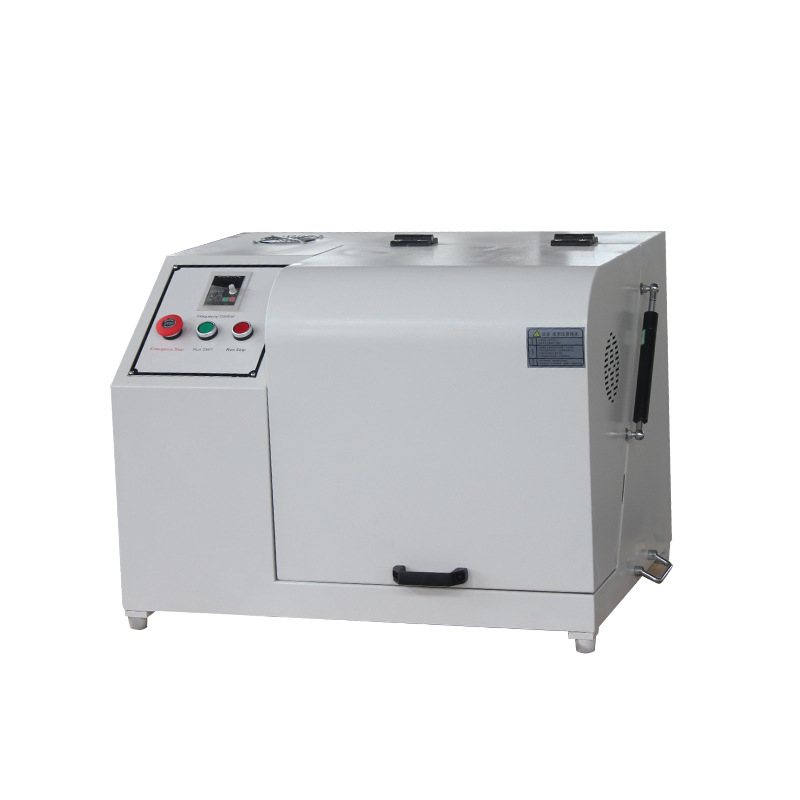

• 結構精巧，操作便捷：設備造型新穎、精致，體積小巧，不占空間。磨罐壓緊裝置設計人性化，操作簡單快捷。
• 運行平穩，安靜可靠：傳動齒輪采用特殊材料精密加工，確保設備在高速運行時依然平穩、安靜、安全。
• 智能控制，功能全面：標配變頻調速，可實現無級調速。微電腦觸控屏（可選配）讓操作界面簡單直觀，支持正反轉交替控制、定時運行和斷電記憶功能，滿足復雜工藝需求。
• 適用性廣，一機多用：從1L到6L的規格選擇，可配備50ml到1500ml的球磨罐，滿足從微量樣品制備到小批量研發的全方位需求。更可配置真空球磨罐，實現真空或惰性氣體保護研磨。
• 性價比高，維護簡單：作為實驗室級的入門款臥式行星設備，它以高性價比提供了解決物料沉底痛點的完美方案，且日常維護僅需清潔和定期檢查，極為省心。

三、技術參數與選型指南：如何為您的實驗室挑選一臺合適的臥式球磨機？

1. 核心技術參數解讀

天創粉末的臥式輕型球磨機主要有四個型號，覆蓋了實驗室最常見的處理量范圍。

關鍵參數解讀：

• 電源與功率：所有型號均采用220V單相電源，0.75kW功率，實驗室標準插座即可驅動，無需特殊布線。
• 轉速范圍：公轉35-335 rpm，自轉70-670 rpm的寬范圍無級調速，足以覆蓋從溫和混合到高能研磨的各種工藝需求。
• 控制功能：1-9999分鐘的總運行時間設定和可任意設置的正反轉交替周期，為探索最佳研磨工藝提供了極大的靈活性。
• 低噪音：運行時噪音控制在60±5分貝，相當于日常交談的音量，為實驗人員提供了安靜舒適的工作環境。

2. 選型三步法：匹配您的真實需求

第一步：根據樣品量選定型號 這是最直接的選型依據。如果您主要處理的是幾克到幾十克的珍貴樣品，WXQM-1L搭配50-100ml的球磨罐最為合適。如果常規樣品量在100-500克之間，WXQM-2L或4L是主力機型。若需要一次處理上公斤級的物料，則應考慮WXQM-6L。

第二步：根據物料特性選擇罐體與磨球材質 這一步是決定樣品純度和研磨效果的關鍵。您可以參考本文附錄中詳盡的《球磨罐選型總表》和《研磨球選型指南》。例如：

• 如果您研磨的是鋰電池材料或電子陶瓷，對金屬污染零容忍，那么氧化鋯球磨罐配合氧化鋯研磨球是唯一選擇。
• 如果樣品是地質礦石或普通化工原料，不忌憚微量金屬，那么性價比高的304不銹鋼球磨罐即可滿足要求。
• 若需要在強酸強堿環境下研磨或合成材料，聚四氟乙烯$PTFE$罐是必不可少的。
• 對于易氧化的金屬粉末（如鎂、鋁、鈦合金），則必須選擇行星真空球磨罐，并充入氬氣等惰性氣體保護。

第三步：根據工藝復雜度選擇控制系統 如果您是基礎教學或只需簡單定時研磨，標準配置的變頻控制器完全夠用。如果您從事前沿材料研發，需要精確控制研磨程序、存儲多組工藝參數，那么強烈推薦選配微電腦觸摸屏PLC一體機，它將為您帶來更智能、更便捷的操作體驗。

四、行業應用案例：臥式輕型球磨機的實戰舞臺

1. 案例一：解決高校實驗室的“鈦粉沉底”難題

某高校材料學院在研究鈦合金粉末的機械合金化時，一直受困于傳統立式行星球磨機的物料沉底問題。鈦粉密度大，容易沉積在罐底，導致研磨幾十小時后，底部物料結塊，而上部物料變化不大，合金化效果極不均勻。

他們引入了天創粉末的WXQM-2L臥式輕型球磨機，并配置了不銹鋼真空球磨罐。在氬氣保護下進行研磨。臥式設計的優勢立刻顯現：由于沒有固定平面底，鈦粉在罐內始終處于翻滾狀態，與磨球的碰撞幾率大大增加。僅運行20小時后，取樣檢測發現，粉末的合金化程度均勻，且無任何結塊現象。困擾他們許久的沉底問題，就這樣被巧妙地解決了。

2. 案例二：助力企業研發高純度壓電陶瓷

某電子陶瓷企業在研發新型壓電陶瓷材料時，對原料混合的均勻性和純度要求極高。任何微小的雜質或成分偏析，都會導致最終產品的壓電性能失效。

他們選用了天創粉末的WXQM-4L臥式輕型球磨機，并全套配置了氧化鋯球磨罐和氧化鋯研磨球。臥式設計帶來的無序化運動，使得多種微量的稀土添加劑能夠與主料實現原子級別的均勻混合，這是傳統混合方式難以達到的。經過XRD和SEM檢測，研磨后的粉體物相純凈、粒度分布極窄。這一結果為后續成功制備出高性能壓電陶瓷器件奠定了堅實的基礎。

五、使用教程與維護指南：讓您的設備歷久彌新

1. 標準操作流程 $SOP$

1. 準備工作：穿戴好實驗服、護目鏡和手套。根據實驗要求，將清洗干凈的球磨罐、研磨球和物料按比例裝入罐中。務必確保物料和球的總量不超過罐體容積的2/3。
2. 裝罐與配平：將四個（或對稱的兩個）球磨罐放置在行星盤的罐座內，用壓緊裝置牢固鎖定。注意：設備必須對稱配平！ 如果只使用兩個罐，必須在對角位置放置兩個重量相等的配平罐（可裝等量物料或空罐）。嚴禁單罐或非對稱運行！
3. 參數設置：接通電源。通過控制面板（或觸摸屏）設置運行總時間、正反轉交替周期、目標轉速。對于新手，建議從較低的轉速（如公轉200rpm）和較短的時間開始摸索。
4. 啟動與監控：確認無誤后，關閉防護罩，按下啟動按鈕。設備開始運行。運行過程中，注意聆聽設備聲音是否正常，觀察控制面板顯示的轉速和運行時間是否穩定。如有異響或劇烈振動，應立即按停止鍵并檢查。
5. 停機與取料：程序運行結束后，待設備完全停止轉動，方可打開防護罩。小心取下球磨罐，放置在指定區域冷卻后，再打開罐蓋，將物料和研磨球分離，收集樣品。
6. 清潔保養：立即用干凈軟布擦拭設備外殼和行星盤。將球磨罐和研磨球清洗干凈，干燥后妥善保存。

2. 日常維護與常見問題解決

• 日常檢查：

  • 每次使用前：檢查電源線是否完好，球磨罐壓緊裝置是否可靠，罐蓋密封圈是否干凈完好。
  • 每月：檢查傳動皮帶松緊度，檢查各部位緊固螺栓有無松動。
  • 每季度：檢查軸承潤滑情況，必要時添加或更換潤滑脂。

• 常見問題快速診斷：

  • 問題1：設備運行時噪音過大或有異響。
    • 可能原因：球磨罐未壓緊；設備未放置在水平臺面上；行星盤內或傳動部件有異物；軸承缺油或損壞。
    • 解決方案：停機檢查，重新壓緊球磨罐；將設備置于平穩水平臺面；清理異物；聯系售后進行潤滑或維修。
  • 問題2：研磨效果差，出料粒度不均勻。
    • 可能原因：研磨球配比不合理；球料比不當；轉速過低或時間過短；物料裝填過多。
    • 解決方案：參考本文附錄的《研磨球選型指南》調整球徑配比和球料比；適當提高轉速或延長研磨時間；確保裝料量不超過罐體容積的2/3。
  • 問題3：真空球磨罐真空度保持不住。
    • 可能原因：密封圈老化或有損傷；罐口螺紋處有異物；真空閥門未關緊。
    • 解決方案：清理螺紋和密封面；檢查并更換密封圈；確保所有閥門處于正確狀態。
  • 問題4：觸摸屏無反應或顯示異常。
    • 可能原因：程序卡死；電源電壓不穩定。
    • 解決方案：嘗試重新啟動設備；檢查實驗室電源是否穩定；如仍無法解決，聯系售后。

六、行業趨勢與未來展望

隨著材料科學向“精準制造”和“智能控制”方向發展，實驗室研磨設備也在不斷進化。

• 智能化與數據化：未來的臥式行星球磨機將更加智能。通過集成傳感器，設備可以實時監測研磨溫度、罐內壓力、電機扭矩等數據，并利用算法分析研磨進程，實現工藝的在線優化。數據記錄和追溯功能將成為標配，讓每一次實驗都有據可查。
• 功能復合化：單純的研磨已不能滿足所有需求。集研磨、混合、分散、甚至在線粒度檢測于一體的復合型設備將受到青睞。例如，通過特殊設計的視窗，可以在不中斷研磨的情況下，用激光粒度儀在線監測粒度變化。
• 與前沿科技融合：在“原子級制造”和“量子材料”等前沿領域，對粉體材料的純凈度和結構精確性提出了極致要求。這將對球磨罐和研磨球的材質、密封技術、以及溫度控制技術帶來新的挑戰，推動設備向更高端、更精密的方向發展。

七、結語

臥式輕型球磨機以其獨特的臥式行星設計，巧妙地解決了傳統立式球磨機難以克服的物料沉底問題，為實驗室提供了一種更高效、更均勻的研磨方案。從鋰電材料到電子陶瓷，從合金粉末到醫藥原料，它都在默默地助力科研人員突破材料制備的瓶頸。

長沙天創粉末技術有限公司致力于提供可靠、精準、創新的粉體處理設備。我們希望這篇指南能幫助您更好地理解和使用臥式輕型球磨機，為您的研究工作增添一份信心與效率。如需任何幫助，或對特定物料的研磨工藝有疑問，請隨時聯系我們。讓我們攜手探索，共同解鎖材料的無限潛能。
