一、什么是行星球磨機？
在材料科學、地質勘探、新能源開發乃至生物醫藥的前沿實驗室里，有一種設備幾乎是“標配”，它就是行星球磨機。它能夠?qū)⒋植诘牡V石、堅硬的陶瓷、甚至是柔軟的細胞壁，粉碎、研磨至微米級乃至納米級的超細粉末，堪稱材料制備領域的“魔法棒”。
那么，這臺看似神秘的設備究竟是如何工作的？它又憑什么能獲得如此廣泛的青睞？今天，就讓我們以長沙天創粉末技術有限公司（TENCAN）的立式半圓形行星球磨機為例，一起揭開它的科學面紗。
二、核心原理揭秘：神奇的“行星運動”
行星球磨機的工作原理，名字本身就是一個生動的比喻，靈感來源于宇宙中的行星運動。
想象一下太陽系：太陽是中心，地球圍繞太陽公轉，同時自身也在不停地自轉。行星球磨機的核心結構——行星盤和球磨罐，完美復刻了這一運動模式。
- 公轉：由電機驅動的行星盤，帶動安裝其上的數個（通常為4個）球磨罐，圍繞設備的主軸線進行公轉。
- 自轉：同時，每個球磨罐又在行星盤的帶動下，繞自身的軸線進行與公轉方向相反的高速自轉。
這種“公轉+自轉”的復合運動，在球磨罐內部創造了一個強大的、復雜的離心力場。罐內的研磨球和物料不再只是簡單地滾動或滑落，而是被巨大的能量拋起，在罐內空間中發生劇烈的碰撞、擠壓和剪切。這種高能沖擊與研磨作用，正是實現物料超細粉碎的根本原因。
與傳統球磨機相比，這種行星運動模式帶來的好處是顯而易見的：
- 效率極高：能量密度遠超傳統設備，可在短時間內完成研磨。
- 粒度極細：出料粒度最小可達0.1微米（100納米），滿足前沿納米材料制備需求。
- 均勻性好：四個球磨罐同時工作，保證了樣品的平行性和一致性。

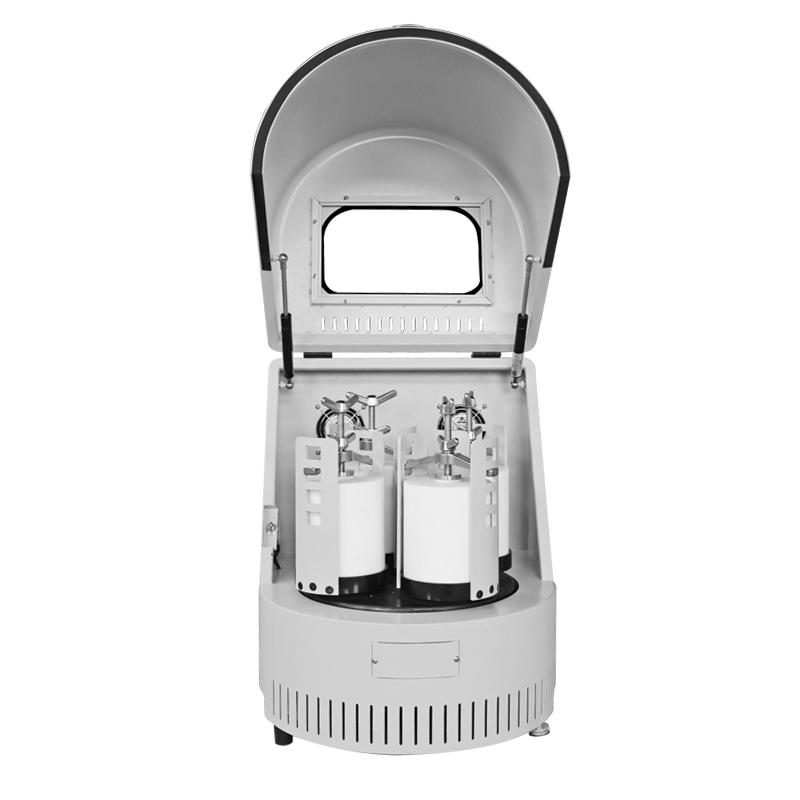

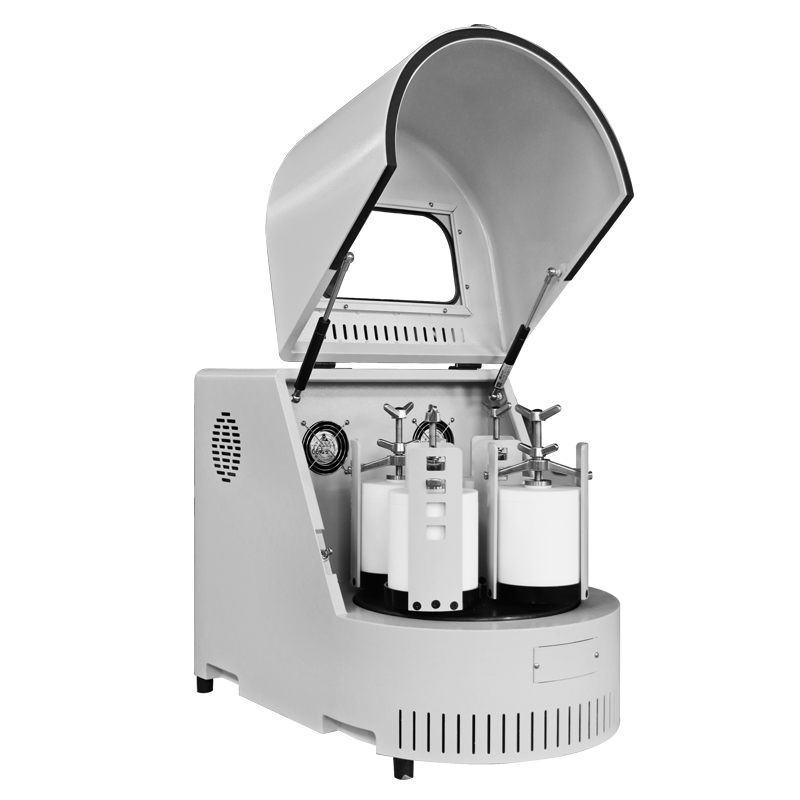

三、天創粉末立式半圓形行星球磨機
天創粉末的立式半圓形行星球磨機，是在上述原理基礎上，融入了獨特的結構優化與精良制造工藝的典范。其產品特點鮮明，尤其適合對研磨效果和操作體驗有高要求的實驗室場景。
1. 獨特的“半圓形”球磨罐設計
這是該系列產品的一大亮點。相比于傳統的圓形罐，半圓形球磨罐在空間利用和運動軌跡上進行了優化。
- 優化空間利用：半圓形設計使得球磨罐在行星盤上的排列更緊湊，提升了空間利用率。
- 提升研磨效率：獨特的罐體形狀會影響研磨球的運動軌跡，使得物料與研磨球的碰撞更加充分、無序，有助于進一步提升研磨效率和均勻性。
2. 精良制造與穩定運行
- 外觀與結構：設備外殼采用半圓形設計元素，經高精密模具沖壓成型，不僅外觀大方精致，結構也更加穩固。行星盤整體鑄造成型，保證了高速運轉下的精度。
- 傳動系統：傳動齒輪選用特殊材質精密齒輪，配合數控加工工藝，確保了設備在高速運行時也能保持平穩、安靜，有效降低實驗噪音。
- 操作便捷：磨罐壓緊裝置設計人性化，操作便捷，同時保證了運行過程中的安全可靠。
3. 智能與安全的控制系統
- 變頻調速：全系列標配變頻調速技術，實現轉速的無級調節，可根據不同物料和工藝需求，精確設定公轉和自轉速度。
- 程序化運行：支持正反交替運行、最長9999分鐘的定時設定等功能。正反轉交替有助于模擬更復雜的研磨軌跡，防止物料在罐底沉積，使研磨更加均勻。
- 多重安全防護：設備符合嚴格的噪聲控制標準，配備電機過載保護裝置和緊急停機功能，確保實驗過程的安全可靠。
4. 豐富的功能擴展性
- 干濕兩用：完美兼容干法研磨（如礦石、金屬粉末）和濕法研磨（加入乙醇、水等分散劑，減少團聚與粉塵）。
- 真空保護：可配置真空球磨罐，實現真空或惰性氣體（如氬氣、氮?dú)猓┍Ｗo(hù)下的研磨，專為易氧化（如鈦粉、鋁粉）、易燃易爆的物料設計。
- 材質多樣：可適配多種材質的球磨罐，如不銹鋼、氧化鋯、剛玉、尼龍、聚四氟乙烯（PTFE）等，以滿足不同物料對純度和研磨環境的要求。
5. 全系列技術參數概覽
天創粉末的立式半圓形行星球磨機覆蓋了從微型、實驗室到生產級的全系列需求。以下是部分核心型號的技術參數：
| 序號 | 型號 | 款式 | 磨罐自轉轉速 (mm) | 磨罐座內徑 (mm) | 電機功率 | 磨罐公轉直徑 (mm) | 外形尺寸 (mm) | 凈重量 (kg) |
|---|---|---|---|---|---|---|---|---|
| 1 | XQM-0.2 | 微型款 | 0~1160 | 50 | 90W | Φ111 | 420×260×310 | 25 |
| 2 | XQM-0.2S | 微型手套箱款 | 0~1160 | 50 | 90W | Φ111 | 設備：390×220×270 控制箱：200×180×240 |
29 |
| 3 | XQM-0.4A | 半圓款 | 0~870 | 80 | 250W | Φ140 | 530×300×360 | 34 |
| 4 | XQM-6 | 0~670 | 134 | 0.75KW | Φ234 | 760×470×580 | 100 | |
| 5 | XQM-4A | 半圓款 | 0~670 | 134 | 0.75KW | Φ234 | 760×470×600 | 85 |
| 6 | XQM-(8-12) | 0~580 | 162 | 1.5KW | Φ275 | 900×600×640 | 168 | |
| 7 | XQM-(8-12)A | 半圓款 | 0~580 | 162 | 1.5KW | Φ275 | 880×560×642 | 150 |
| 8 | XQM-16A | 半圓款 | 0~510 | 182 | 3KW | Φ320 | 950×600×710 | 205 |
| 9 | XQM-20 | 0~430 | 222 | 4KW | Φ385 | 1200×790×930 | 392 | |
| 10 | XQM-40 | 0~390 | 250 | 5.5KW | Φ430 | 1400×880×1070 | 656 | |
| 11 | XQM-60 | 0~260(1:1.5) | 275 | 7.5KW | Φ490 | 1600×1070×1250 | 950 | |
| 12 | XQM-100 | 0~240(1:1.5) | 326 | 11KW | Φ578 | 1750×1140×1330 | 1300 | |
| 13 | XQM-200 | 0~215 | 460 | 22KW | Φ738 | 2670×1600×2804 | 2725 |
四、行星球磨機能做什么？——多元應用場景解析
行星球磨機的應用范圍之廣，超乎想象。它幾乎是所有需要處理固態粉體材料的實驗室的“萬金油”。
- 新能源領域：用于鋰電池正負極材料（如鈷酸鋰、錳酸鋰、磷酸鐵鋰）的超細研磨，材料的粒度直接影響電池的能量密度和充放電性能。
- 材料科學研究：制備納米金屬粉末、復合材料、陶瓷粉體，是探索新材料、進行機械合金化反應的核心設備。
- 地質與環保：對土壤、巖石、礦物樣品進行前處理，研磨至分析細度，用于后續的重金屬檢測、元素分析或資源評估。
- 生物醫藥：實現中藥材的超微粉碎，提高藥效成分的溶出和吸收；也可用于細胞破碎，提取細胞內物質；或制備納米藥物載體。
- 電子與冶金：精細加工半導體材料、磁性材料、電子陶瓷粉體（如MLCC、壓電陶瓷），其純度與粒度直接決定電子元器件的性能。
- 陶瓷與玻璃工業：用于陶瓷原料的均勻混合與漿料制備，以及玻璃原料的粉碎。
- 化工與輕工：廣泛應用于催化劑、熒光粉、顏料、涂料等產品的研發與生產。
五、如何選擇一臺合適的行星球磨機？——選型關鍵要素
面對琳瑯滿目的型號和配置，如何為您的實驗室挑選一臺最合適的行星球磨機？可以從以下幾個維度考量：
-
樣品性質：
- 硬度：對于高硬度物料（莫氏硬度>7），需選擇硬質合金或氧化鋯材質的球磨罐和研磨球，以保證研磨效率和防止磨損污染。
- 純度要求：對于忌金屬污染的高純材料（如鋰電池、電子陶瓷），應首選氧化鋯、瑪瑙或聚四氟乙烯（PTFE） 等非金屬罐體和配套研磨球。
- 化學性質：若涉及強酸、強堿性物料，聚四氟乙烯（PTFE）罐是耐腐蝕的“不二之選”。
- 熱敏性或易氧化性：需考慮配備低溫研磨附件或真空球磨罐。
-
處理量與樣品數量：
- 處理量：根據一次需要研磨的樣品量，選擇合適容積的球磨罐。實驗室常用規格有100ml、250ml、500ml， 1L, 2L, 3L, 5L等。
- 樣品數量：標準四罐配置可以一次處理4種不同的樣品，極大提升實驗效率。如果只處理一種樣品，也必須對稱放置兩個或四個罐（并配平），嚴禁單罐運行。
-
研磨目標：
- 目標細度：若追求納米級研磨，需選擇轉速高（自轉轉速可達800 rpm以上）、能量密度大的機型，并配合使用小粒徑（如0.1mm-5mm）的氧化鋯球。
- 研磨時間與效率：如果實驗需要長時間連續運行，需關注設備的散熱性能、定時功能以及長時間運行的穩定性。
-
設備參數與功能：
- 轉速與電機功率：決定了設備的能量上限和處理能力。
- 控制功能：變頻調速、定時、正反轉交替、程序存儲等功能，是實現工藝精確控制和重現性的關鍵。
- 安全與維護：優先選擇具備過載保護、急停按鈕、斷電記憶功能的機型，并考慮易拆卸、易清潔的設計，以降低長期維護成本。
六、結語
行星球磨機作為現代實驗室和生產線上一顆璀璨的“明星”，其精妙的行星運動原理與強大的應用拓展能力，為無數科研突破和生產創新提供了堅實的基礎。從一塊粗糙的礦石到一瓶均勻的納米粉末，它的每一次旋轉，都在書寫著材料科學的進步。
長沙天創粉末技術有限公司的立式半圓形行星球磨機，以其獨特的設計、精良的制造和全面的功能，成為了科研工作者值得信賴的伙伴。希望這篇科普文章能幫助您更好地理解并使用這臺神奇的設備。如需更專業的選型建議或免費磨樣測試，歡迎隨時聯系我們。
